NTZ: Anti-Drop™ Linear Slot Diffuser

NTZ: Anti-Drop™ Linear Slot Diffuser

絨面蟹爪咀 (抗倒汗水)

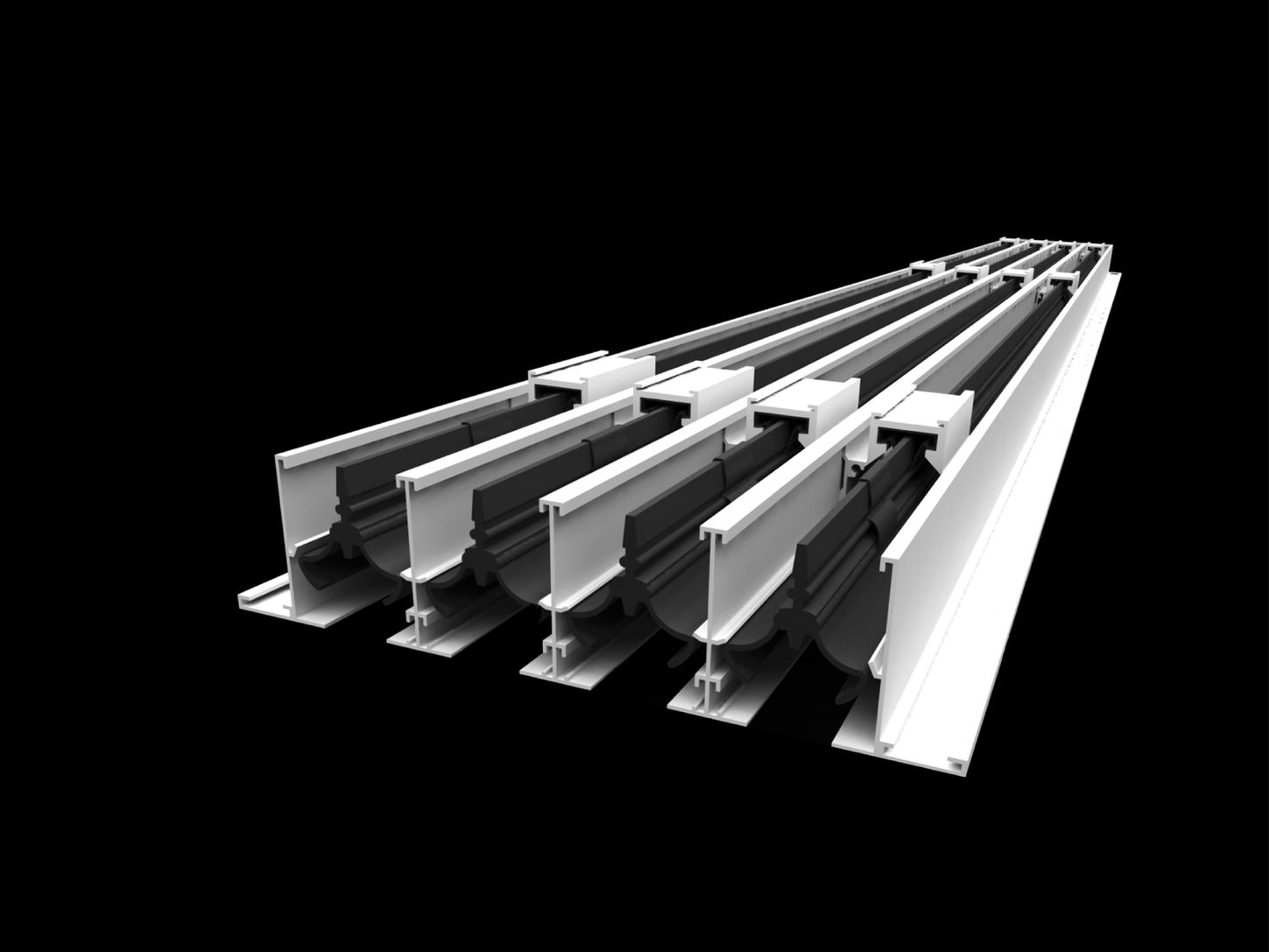

Anti-Drop™ Aluminum Linear Slot Diffuser (蟹爪咀) 是一款線性槽擴散器旨在滿足需要連續長度且不影響空氣分佈性能的建築應用。這些線性槽擴散器具有完全可調節的空氣動力學模式控制器，由擠壓鋁製成，並提供多種框架樣式可供選擇。 Z系列蟹爪咀提供了卓越的工程性能和建築吸引力的理想組合。

APPLICATION

THICKNESS

FREE AREA

MATERIAL

FINISH

TEST EVIDENCE
適用於大型項目，商場，辦公室，展廳，走廊等項目，外形莊嚴慎密
45 mm (NECK: 40 mm)
Not Available
Extruded Aluminum
Anti-Drop™ Fiber Coated
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME

BLADE DEFLECTION

CORE

SHAPE
PLENUM BOX

DAMPER

AIR FILTER

BLANK-OFF PLATE

FINISH

COLOR
邊林箱用於產品背面以接駁風喉系統
Not Available
Not Available
LENGTH

WIDTH

OVERSIZE

RADIUS

NOTES
MIN. 150 mm to MAX. 2500 mm (每段)
350 mm (不建議超過6坑)
邊框附有插針用以分段接駁作延伸
R>1200MM
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE

NECK SIZE

REPLACEMENT

HOW TO ORDER

NOTES

NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
例: 索鋁白色蟹爪2坑 (19MM坑距) 面計1200*114
Anti-Drop™ Fiber Coated
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
-
