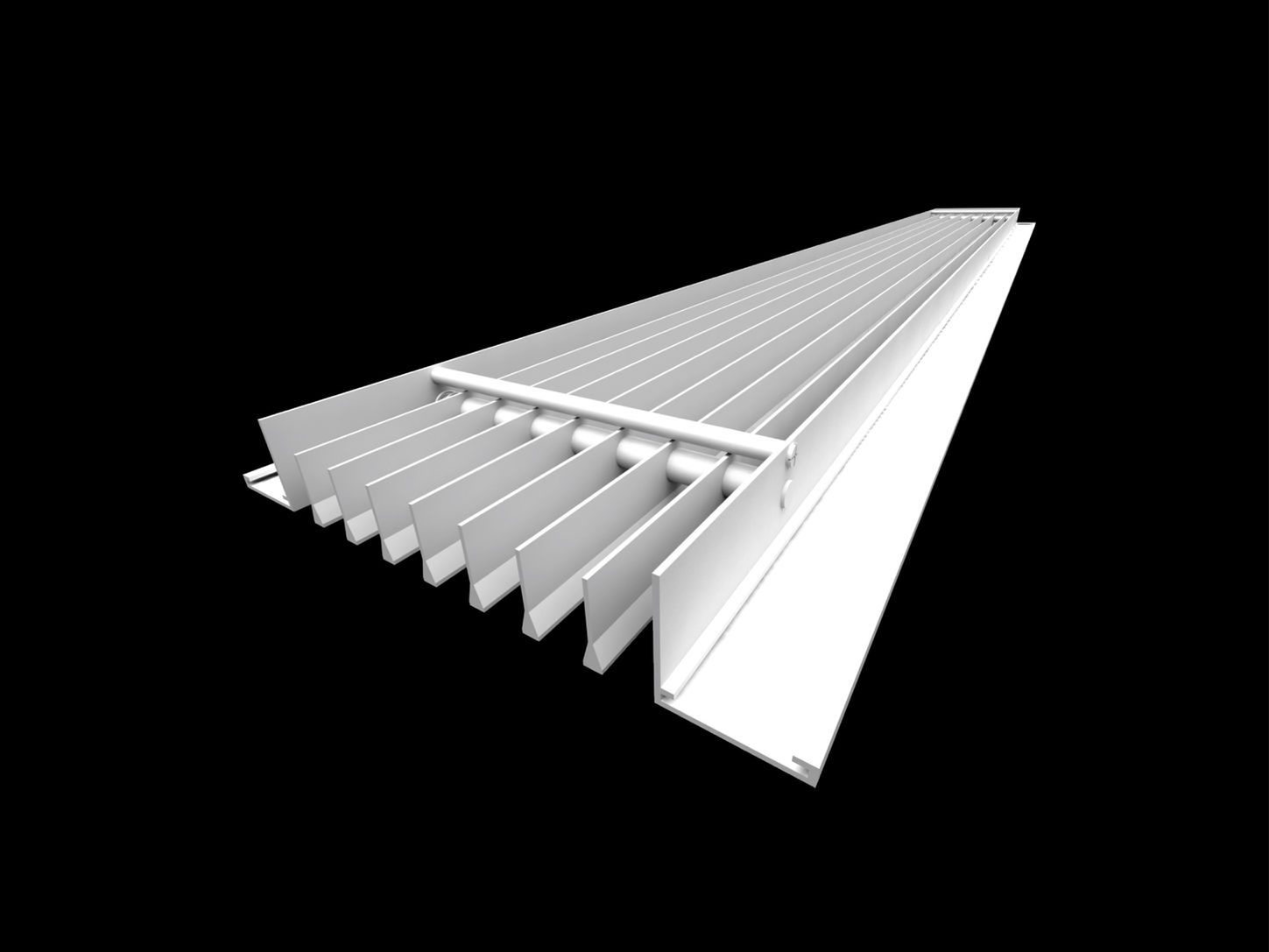

ALD: Aluminum Linear Bar Diffuser

鋁質線條咀

Aluminum Linear Bar Diffuser (鋁線咀) 是常見的出風口，型號ALD採用高質擠壓鋁合金型材，每段最長為2.5米，可無限接駁以配合建築設計。寬度常見為100~300毫米，若超過此寬度一般需要加背骨加硬處理。內膽為可拆式彈弓或固定內膽。葉片可選擇0度/15度/30度/人字型的吹風角度。邊框可選擇12/16/19/25/32毫米。無邊款式請參閱無邊系列，型號: ALD-F。

  • APPLICATION

    THICKNESS

    FREE AREA

    MATERIAL

    FINISH

    TEST EVIDENCE

    適用於所有送風或回風天花結構、牆身及外牆應用

    25 mm (NECK: 20 mm)

    77%

    Extruded Aluminum

    Matt White as standard

    ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

  • FRAME

    BLADE DEFLECTION

    CORE

    SHAPE

  • PLENUM BOX

    DAMPER

    AIR FILTER

    BLANK-OFF PLATE

    FINISH

    COLOR

    邊林箱用於產品背面以接駁風喉系統

    安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)

    金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)

  • LENGTH

    WIDTH

    OVERSIZE

    RADIUS

    NOTES

    MIN. 150 mm to MAX. 2500 mm (每段)

    MIN. 50 mm to MAX. 800 mm

    邊框附有插片用以分段接駁作連續延伸 (圖4)

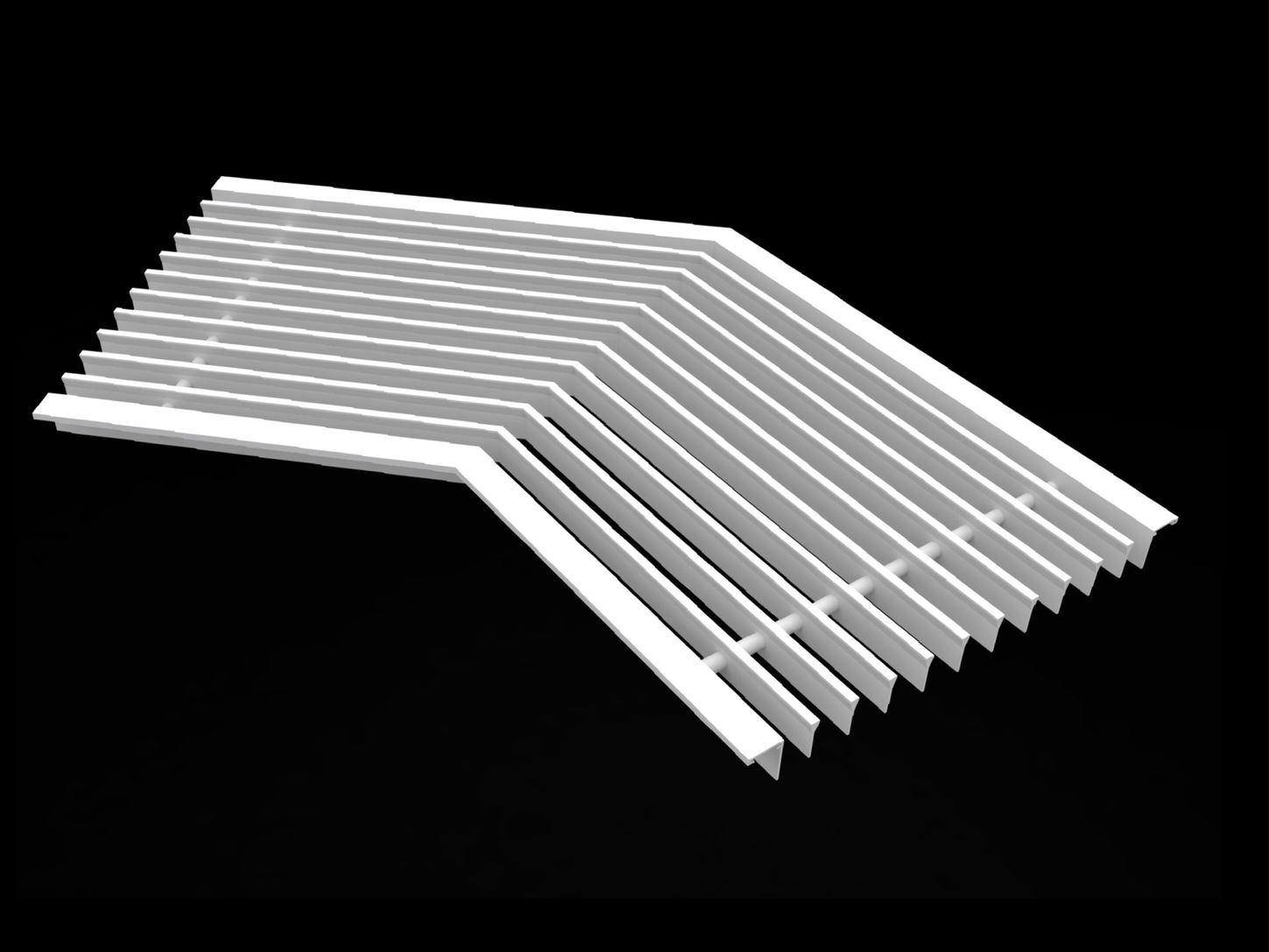

    參閱 弧型款式 或 弧角款式

    超出限制時產品將默認以加硬，加骨及配件以確保穩固

  • BASE SIZE

    NECK SIZE

    REPLACEMENT

    HOW TO ORDER

    NOTES

    NOTES

    面計 = 產品完成面計

    請下載產品結構圖

    應以內計+10MM作風喉開窿

    例: 鋁啞白線咀6分邊拆膽加黑冚面計1000*250 1只

    Matt White as standard

    ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

  • Project

我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
