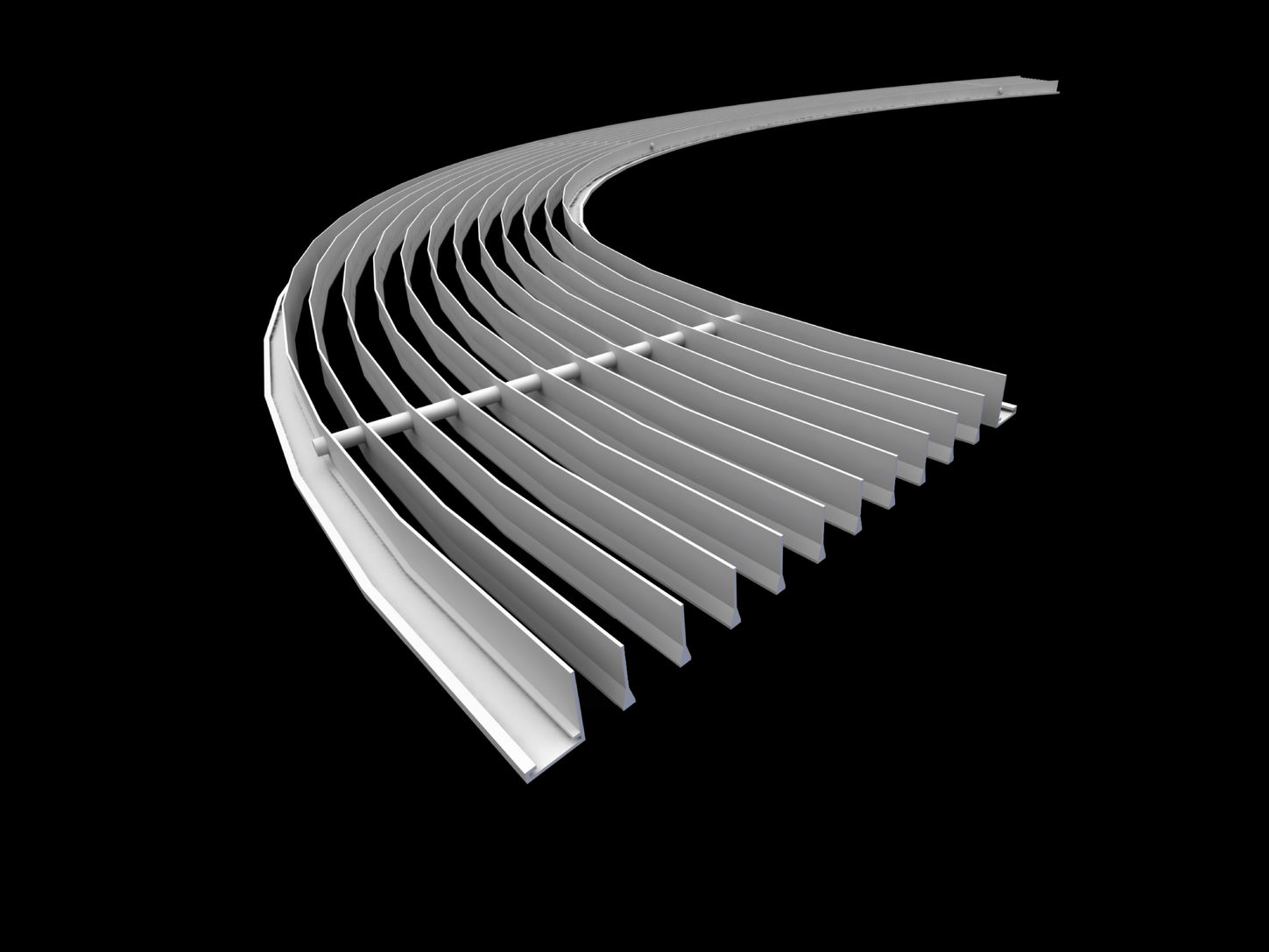

ACLD: Aluminum Curved Linear Bar Diffuser
鋁質弧形線條咀
Aluminum Curved Linear Bar Diffuser (弧形線咀) ，由鋁合金擠壓型材組成，是傳統的穩定送風載具，適用所有弧形天花設計。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於弧形出風天花設計項目，常見於會所、商場、大堂位置及精裝修項目
25 mm (NECK: 20 mm)
77%
Extruded Aluminum
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
每段 1200 ~ 1500 mm 根據弧度而定
MIN. 50 mm to MAX. 800 mm
邊框附有插針用以分段接駁作延伸
任何弧度
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
內頸足寸+10MM作風喉開吼
正圓或局部弧形可提供圓直徑數或CAD圖，不規則弧形則需提供紙樣或與我們聯絡。
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
