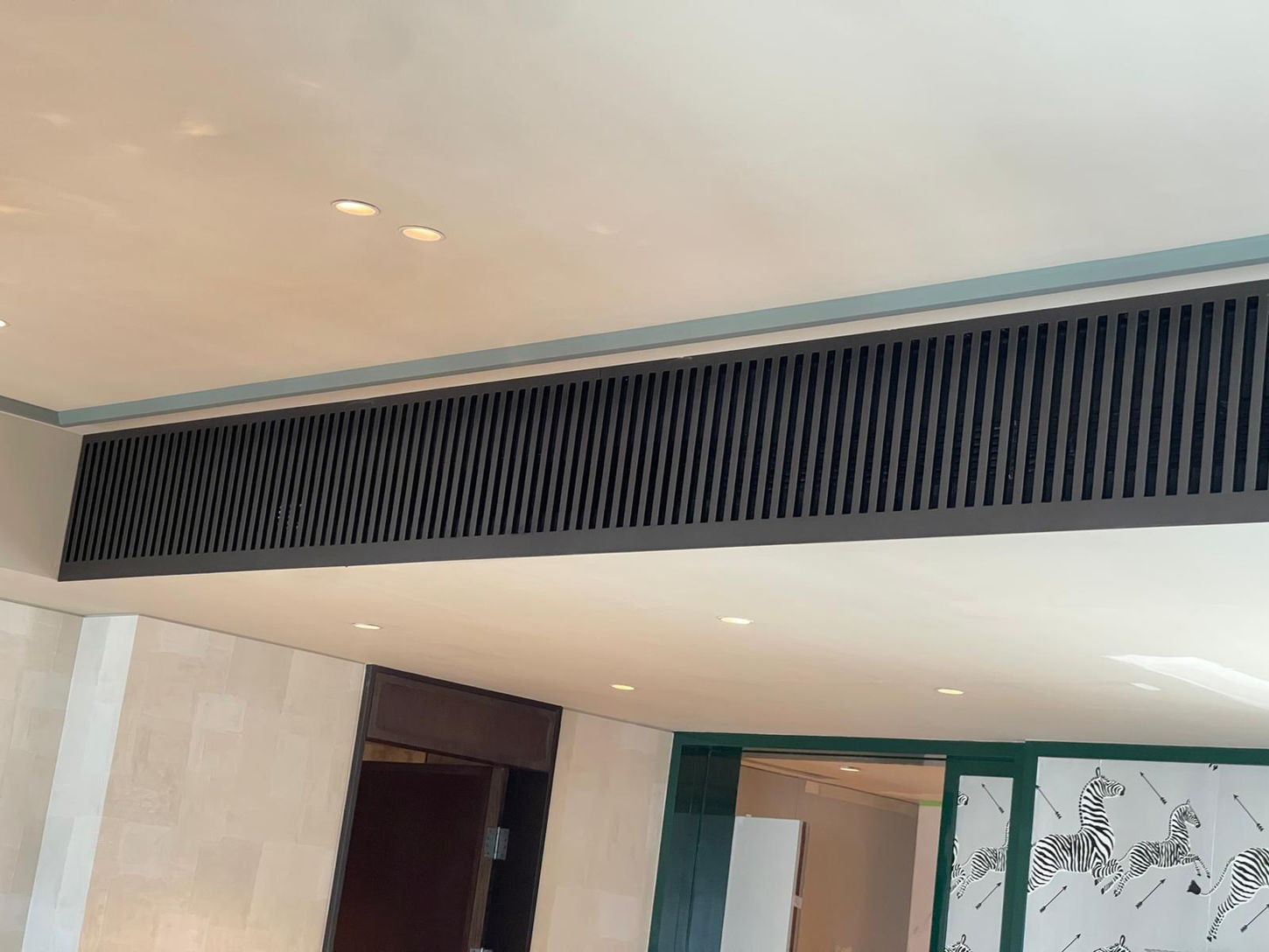

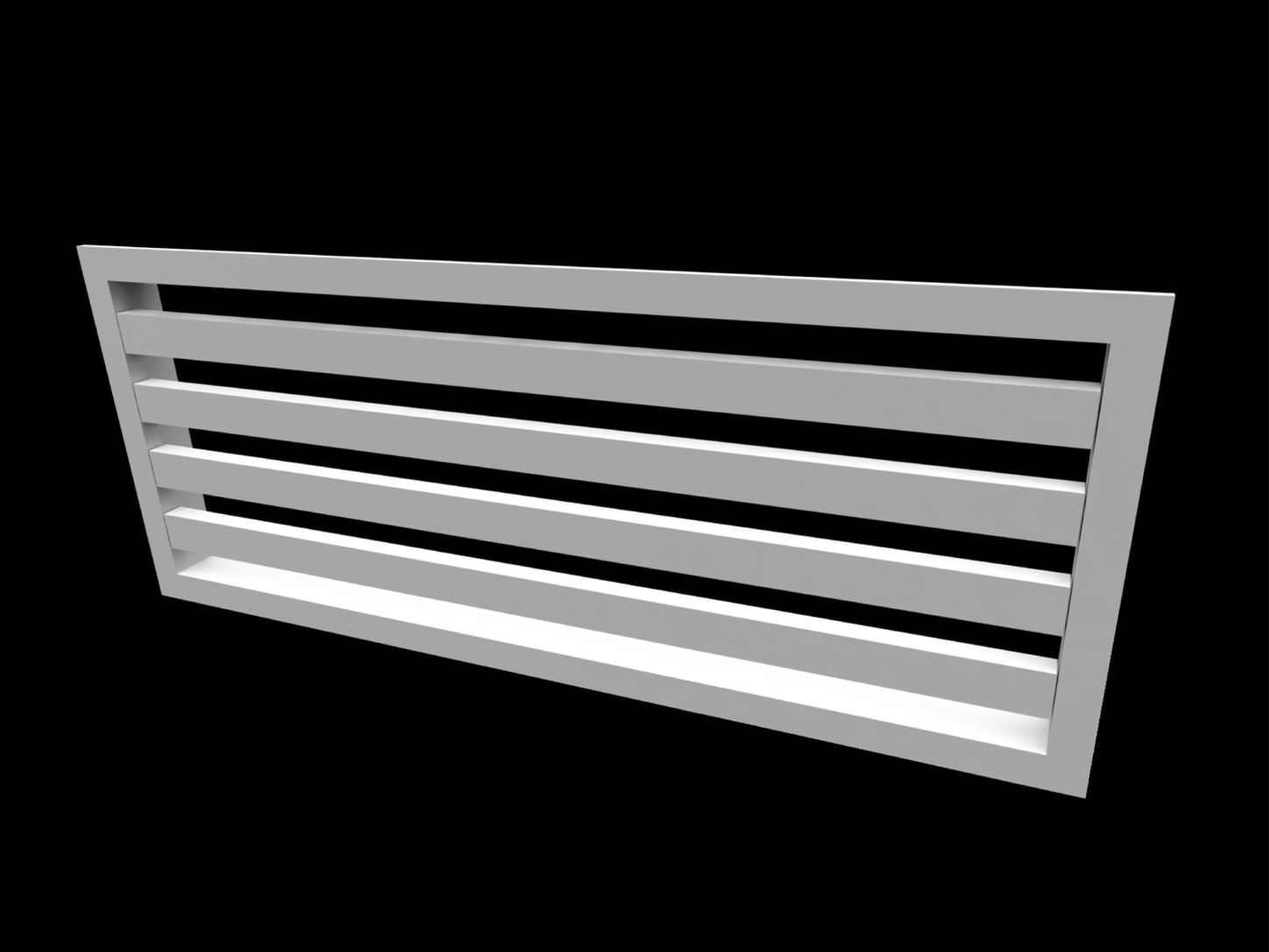

ELD-V/H: Fiber™ Air Grill
纖維條子
Fiber™ Air Grill (纖維條子) 的優點在於避免由溫差引起的倒汗水但仍能保持設計師的設計風格，在設計主導的項目中呈現優美的線條，高雅是條子的自身性格。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於直身條子精裝設計項目，顏色建議使用金屬色突顯尊貴
32 mm to 65 mm Depends on Specification
Not Available for Tailor-Made Product
Extruded Fiberwood
Matt White as standard / Metal Color Recommended
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵 網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 150 mm to MAX. 2500 mm (每段)
600 mm
邊框附有插針用以分段接駁作延伸
R>1200MM
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
款式的主要結構應以面計為准
請下載產品結構圖
此系列擁有多種款式，請參閱產品目錄
Matt White as standard / Metal Color Recommended
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
