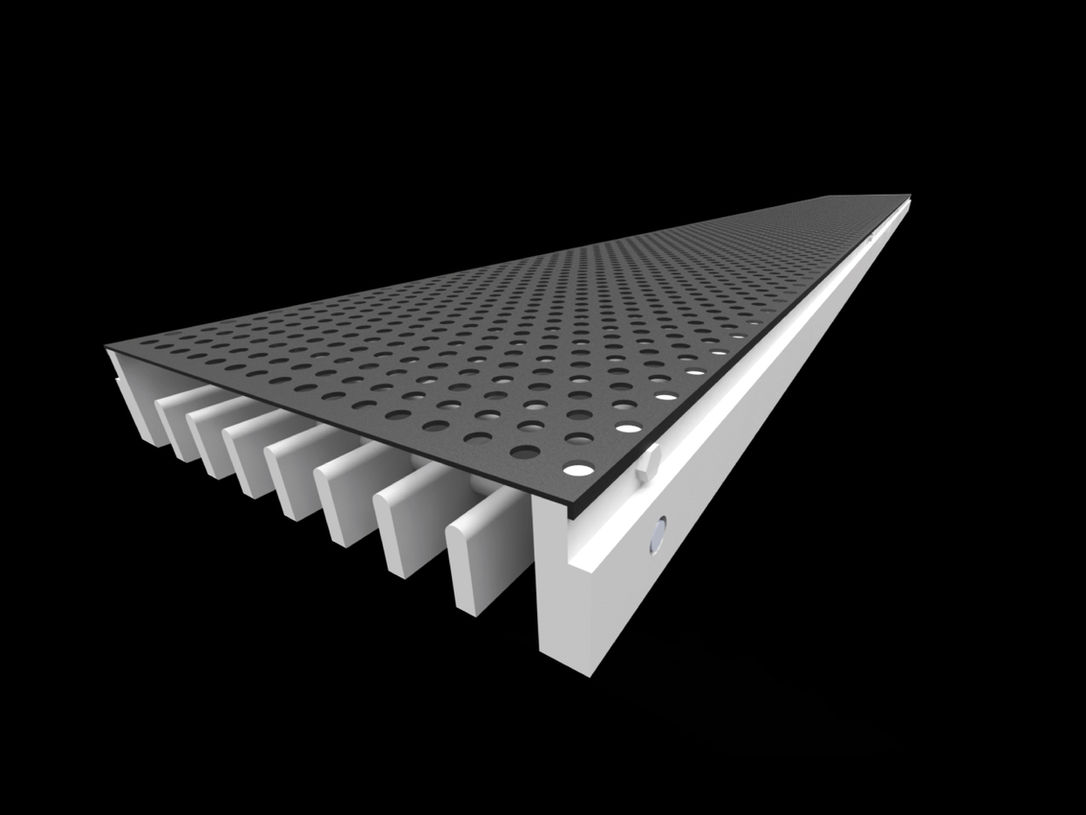

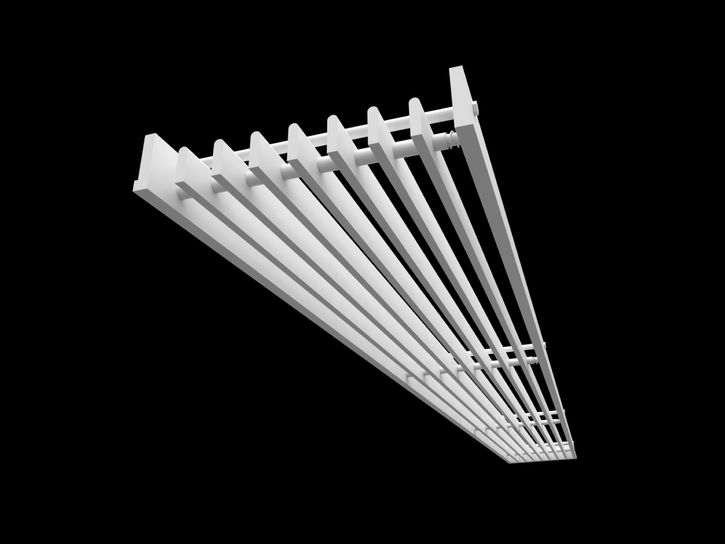

ELD-F: Fiberwood Frameless Linear Bar Diffuser

纖維無邊線咀

Fiberwood Frameless Linear Bar Diffuser (纖維無邊線咀) 在愈來愈多設計師追求極致的線條設計，纖維無邊線咀系列提供了他們很好的選擇。

  • APPLICATION

    THICKNESS

    FREE AREA

    MATERIAL

    FINISH

    TEST EVIDENCE

    適用於精裝修，追求無邊框線條及隱藏式設計項目

    35 mm to 40 mm Depends on Specification

    70%

    Extruded Fiberwood

    Matt White as standard

    ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

  • FRAME

    BLADE  DEFLECTION

    CORE

    SHAPE

  • PLENUM BOX

    DAMPER

    AIR FILTER

    BLANK-OFF PLATE

    FINISH

    COLOR

    邊林箱用於產品背面以接駁風喉系統

    安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)

    金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)

  • LENGTH

    WIDTH

    OVERSIZE

    RADIUS

    NOTES

    MIN. 150 mm to MAX. 2500 mm (每段)

    450 mm

    邊框附有插針用以分段接駁作延伸

    參閱 弧型款式 (ECLD)

    超出限制時產品將默認以加硬，加骨及配件以確保穩固

  • BASE SIZE

    NECK SIZE

    REPLACEMENT

    HOW TO ORDER

    NOTES

    NOTES

    面計 = 產品完成面計

    無邊風咀內計即等於面計

    ​

    ​

    Matt White as standard

    ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 2344 1607。
