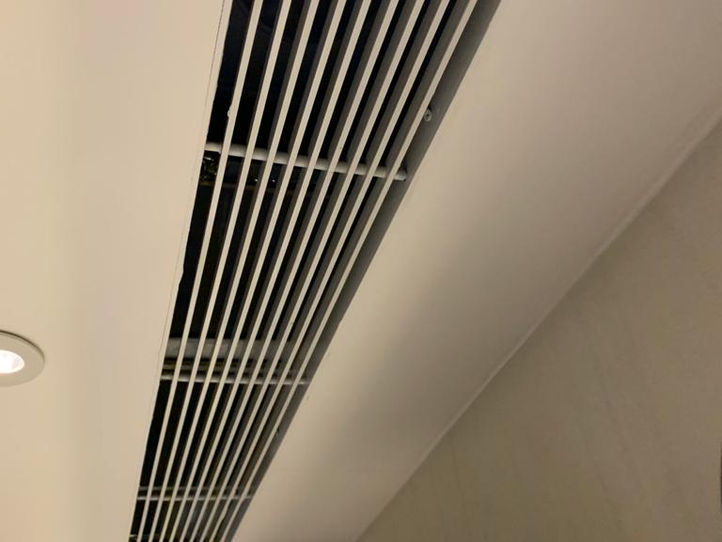

ALD-F: Aluminum Frameless Linear Bar Diffuser
鋁質線條咀 (無邊)
Frameless Linear Bar Diffuser (無邊線咀)，無邊線條型風咀旨在滿足需要連續長度而不影響空氣分配性能的建築應用及配合設計師將邊框隱藏的風格。我們提供不同的無邊邊框選擇，客戶應根據天花/牆身的結構選型。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於精裝修，追求無邊框線條及隱藏式設計項目
20 mm to 35 mm Depends on Specification
77%
Extruded Aluminum
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

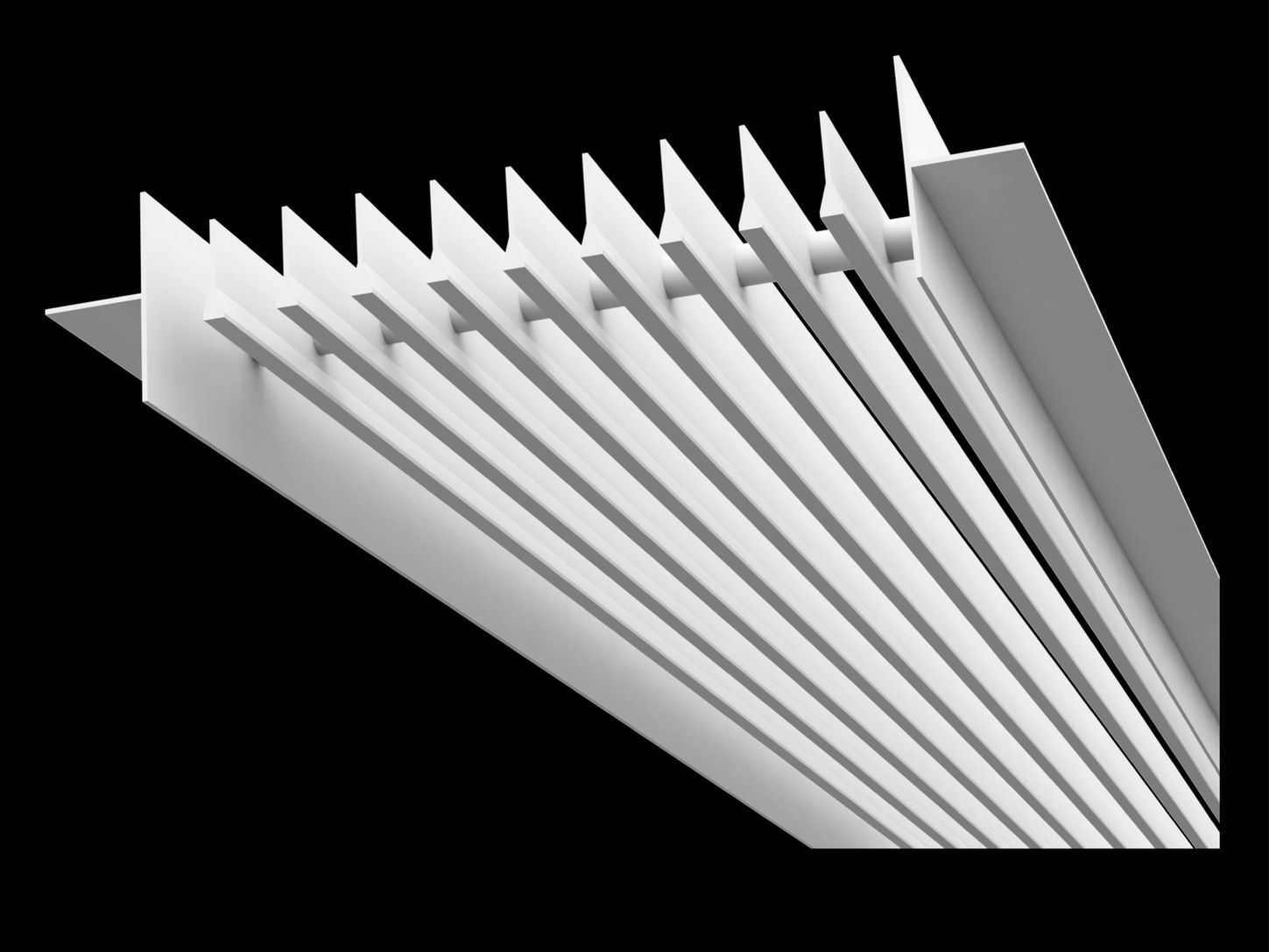

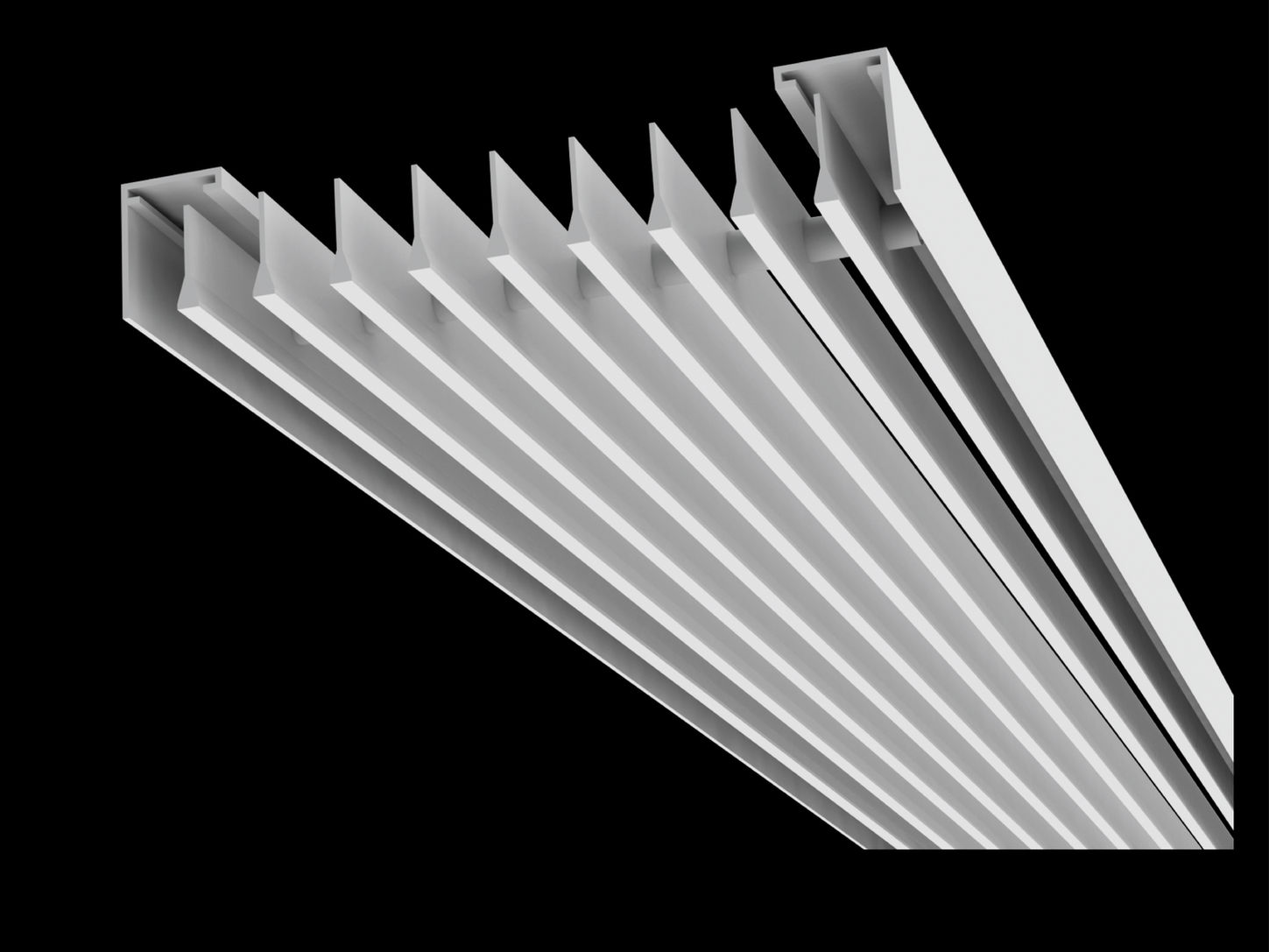

FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
無邊風咀內計即等於面計
假設開吼為200，應訂造面計198
例: 鋁啞白無邊U槽框0度葉拆膽加黑冚面計1200*200
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
