ECLD: Fiberwood™ Curved Linear Bar Diffuser
纖維弧形線條咀
Fiberwood™ Curved Linear Bar Diffuser (纖維弧形線咀) 是ELD系列裡以高溫製成的線咀款式，原料以環保樹脂及纖維合成，在材料厚度上比傳統鋁合金風咀多出4毫米，物料厚度為6毫米，擁有多項外觀及新型專利。經SGS測試所得報告顯示導熱性能系數較傳統金屬高出十倍，它在溫差較大及嚴重滴水的場所表現較金屬風咀優勝。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE

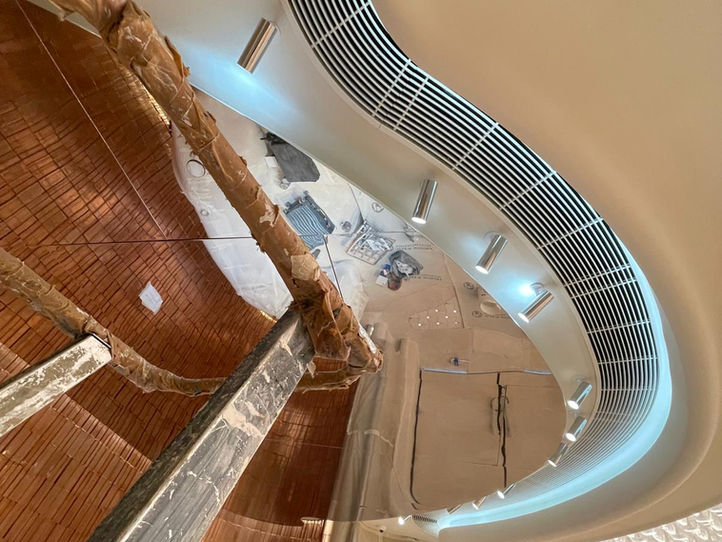

適用於弧形天花設計項目及避免冷凝水形成、推薦使用於冷氣靠近熱源位置
35 mm (NECK: 29 mm)
70%
Extruded Fiberwood
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
每段 1200 ~ 1500 mm 根據弧度而定
450 mm
邊框附有插針用以分段接駁作延伸
R>1200MM
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
正圓或局部弧形可提供圓直徑數或CAD圖，不規則弧形則需提供紙樣或與我們聯絡。
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
