ALD-RX: Architectural Linear Bar Diffuser
圓邊線條咀

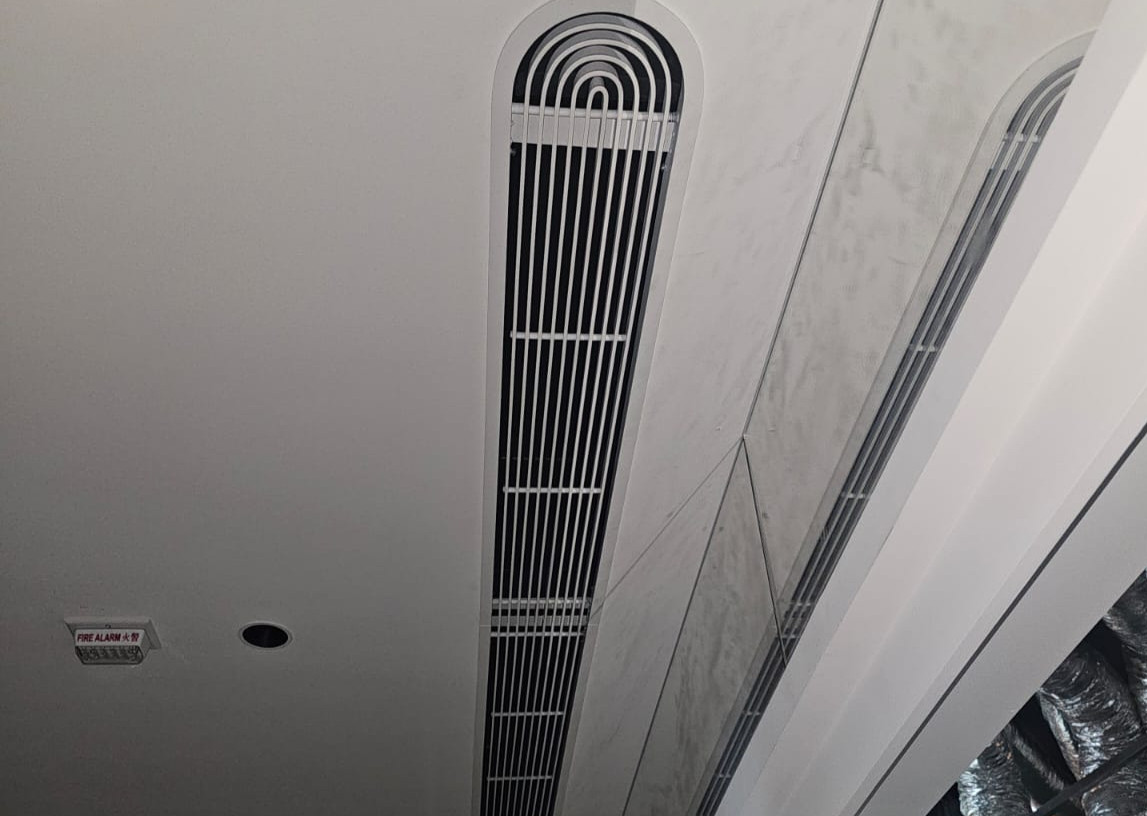

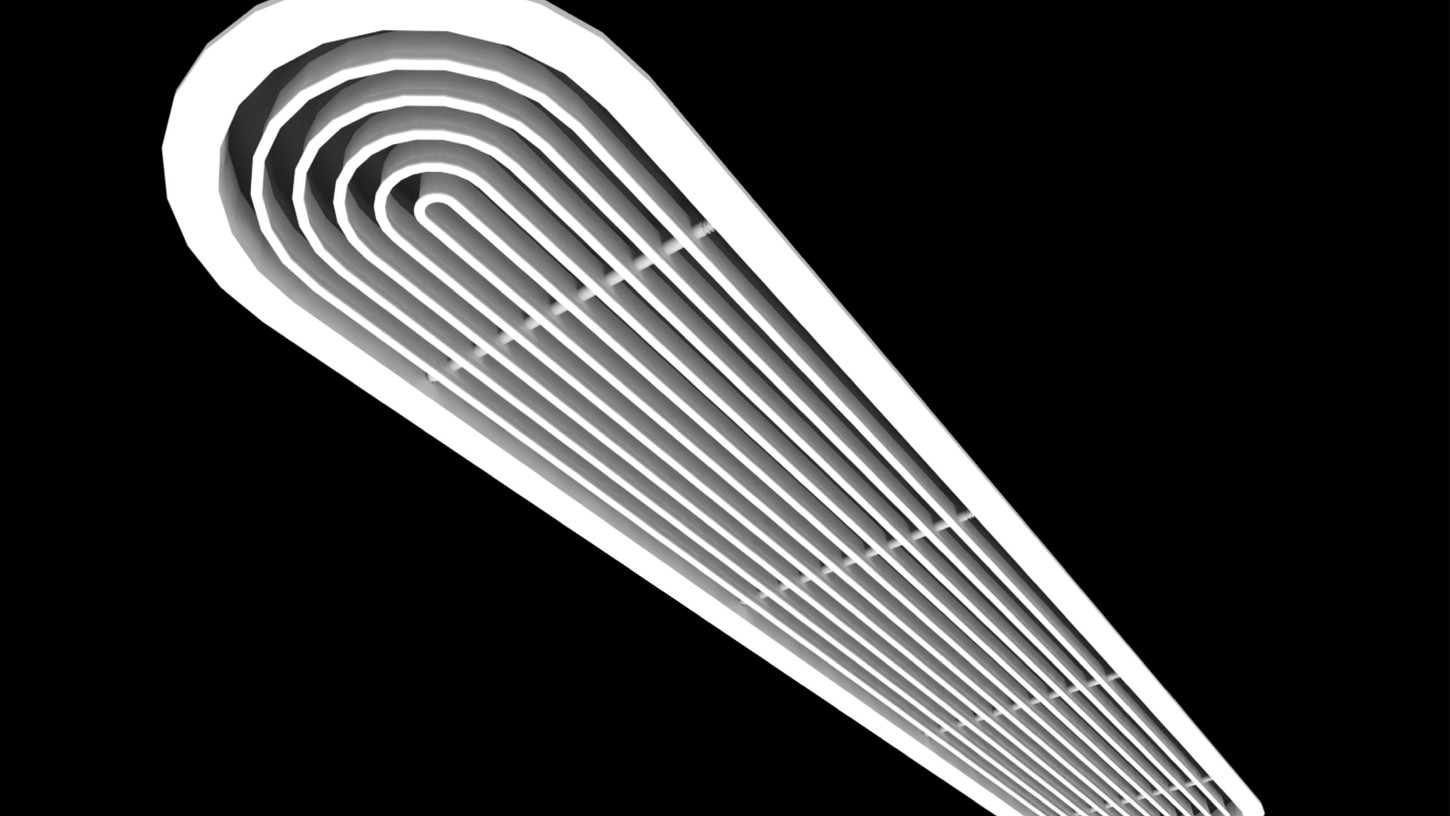

ALD-RX Architectural Linear Bar Diffuser 是一款新型設計的線條風咀，特別在它的頭尾邊框作弧形半圓形狀，葉片亦以特別機械壓彎形成封閉式環型結構，適用於一些新型風格的項目設計。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於弧形設計的天花結構，設計特點是連同葉片也形成環形，特別的外形並不影響出風量。
20 mm to 35 mm Depends on Specification
68%
Extruded Aluminum
Matt White as standard
Not Available for Tailor-Made Product
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR

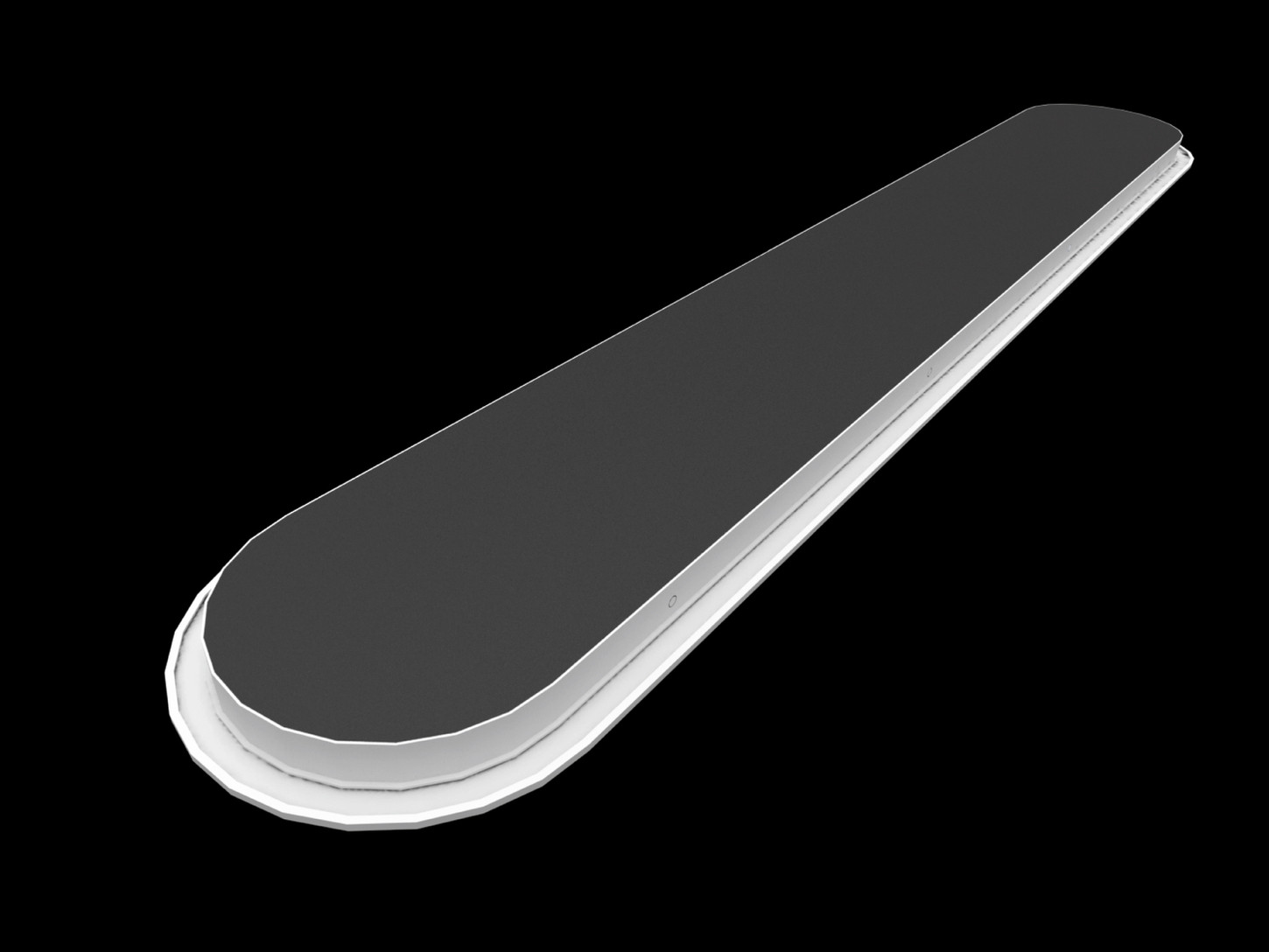

邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵 網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 300 mm to Max. 2440 mm
Recommend Range From 100 mm to 400 mm
直位邊框附有插針用以分段接駁作延伸
有限度弧形結構(請來圖)
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
此系列擁有多種款式，請參閱產品目錄或與聯絡我們
Matt White as standard
Not Available for Tailor-Made Product
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
