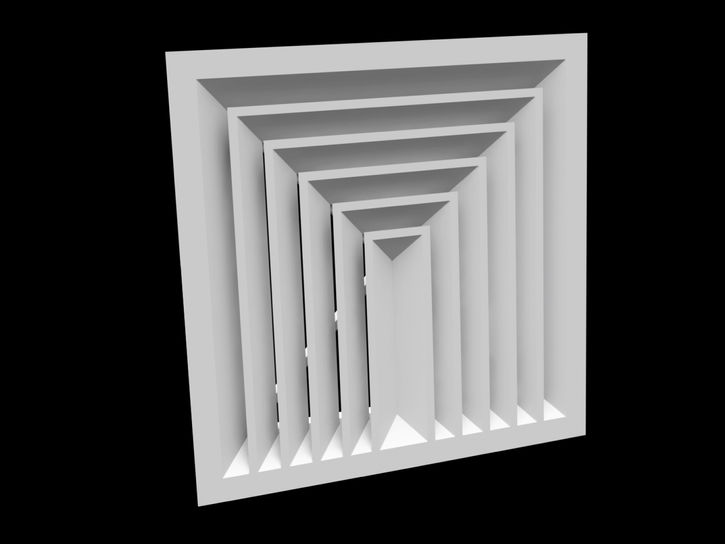

ESC4N: Fiberwood™ Square Ceiling Diffuser
纖維塔咀 (抗倒汗水)
Fiberwood™ Square Ceiling Diffuser (纖維塔咀) 是本地最為常見的出風口。與鋁製塔咀一樣擁有高容量、模組化的定向葉片與建築細節和諧地融為一體，並具有多種框架樣式，可輕鬆與模組化天花板系統整合。ESC系列即使在高氣流下也能實現低噪音及低壓降。它亦具高度可配置性，具有多種核心樣式、氣流模式和可選功能，可根據特定應用自訂產品。倘若ESC不能滿足對抗滴倒汗水效能，建議使用Anti-Drop絨毛塗層NT-SC系列。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於較易因溫差引起的滴水位置應用。與傳統金屬塔咀一樣擁有同樣低噪音和低壓降(PRESSURE DROP)。
60 mm
Not Available
Extruded Fiberwood
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 250 mm to MAX. 2440 mm
MIN. 250 mm to MAX. 1220 mm
超出上述限制將以邊框碰邊框以分件接駁
不適用於弧型結構
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
面計減145MM
面計減65MM
例: 纖維白色塔咀(四面出風)+OBD 面計600*600 1只
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
