AZ-T: Lay-In Ceiling Linear Slot Diffuser
內藏式蟹爪咀

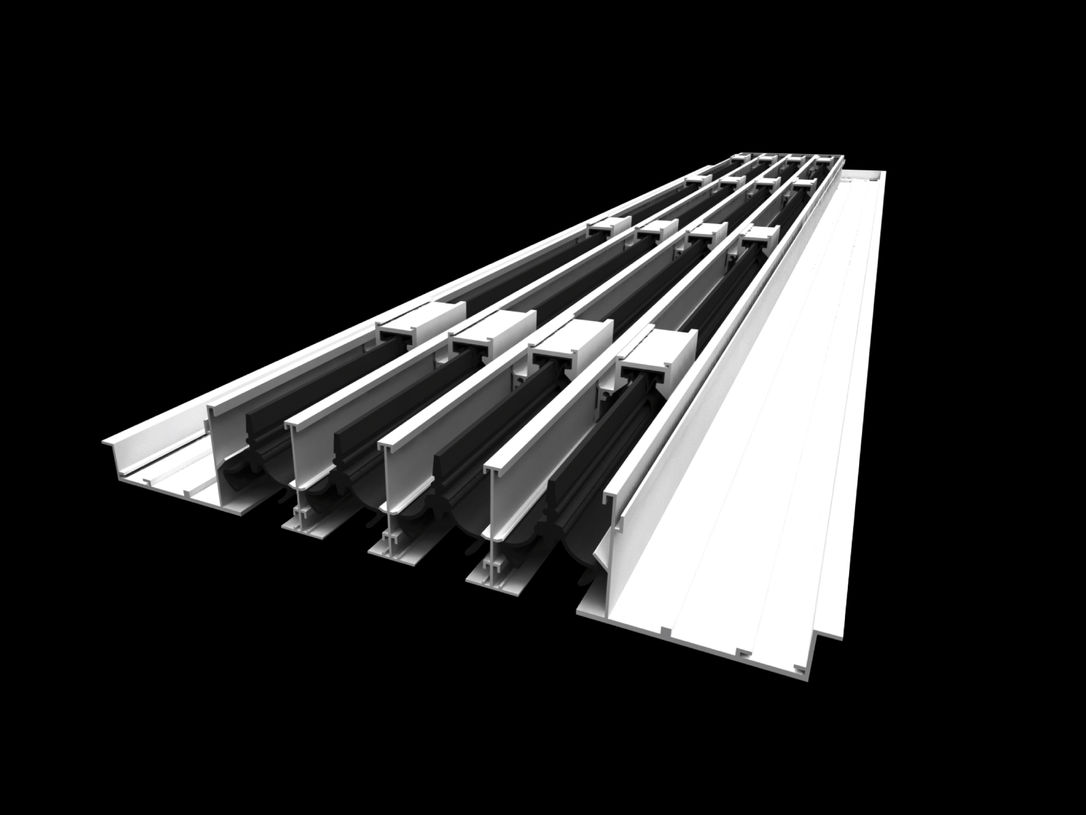

Lay-In Ceiling Linear Slot Diffuser (大邊框蟹爪咀) 是蟹爪系列的一員，它的外框與普通蟹爪不同，是由一款鋁擠壓型材製成，特別應用於明架跌級天花的設計項目上。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於商廈，辦工室等模組化天花結構的項目，嚴謹的蟹爪外型，在選擇出風口款式時亦不用煩惱更改天花，邊框可藏在任何模組化天花結構上。
45 mm
Not Available
Extruded Aluminum
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
Not Available
Not Available
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 400 mm to MAX. 1600 mm
MIN. 154 mm to MAX 344 mm
此款式如超出以上長度建議分件安裝
不適用於弧型結構
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
此系列擁有多種款式，請參閱產品目錄
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
