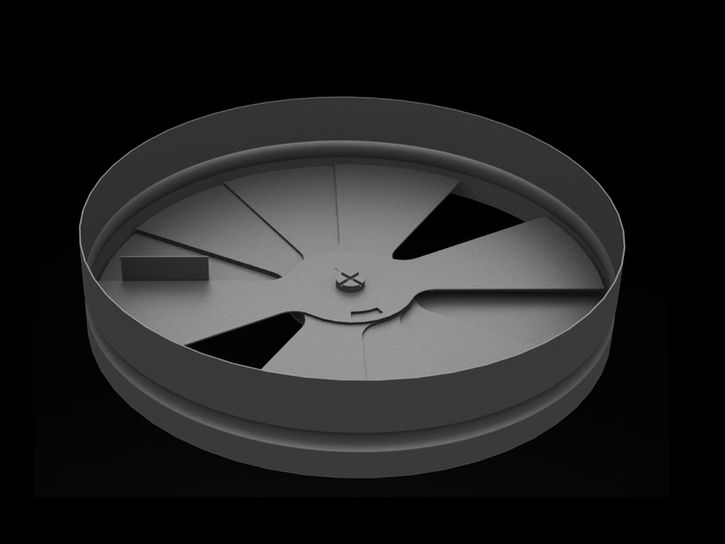

OBD-R2: Round Damper (Radial Style)
圓形風量調節閥 (平面開關)
Round Opposed Blade Damper (統稱OBD) 是專為圓形調節風口或散流器流量而設計的一種可調節、開合式的風量調節閥。標準表面採用啞面黑色粉末塗層。 OBD 非常適合需要精確空氣平衡的商業建築。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於精確而穩定的氣流設計，一般安裝在風口背面，常見於圓形出風口的背部
50 mm
Not Available
Steel / G.I. Steel
Matt Black as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
可加配於風咀背部或安裝於圓形風喉內
-
Not Available
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. DIA. 100 mm to MAX. DIA. 550 mm
^
-
參閱 圓形OBD款式
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
例: OBD-R Dia.300 mm
Matt Black as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
