ELD: Fiberwood™ Linear Bar Diffuser
纖維線條咀 (抗倒汗水)

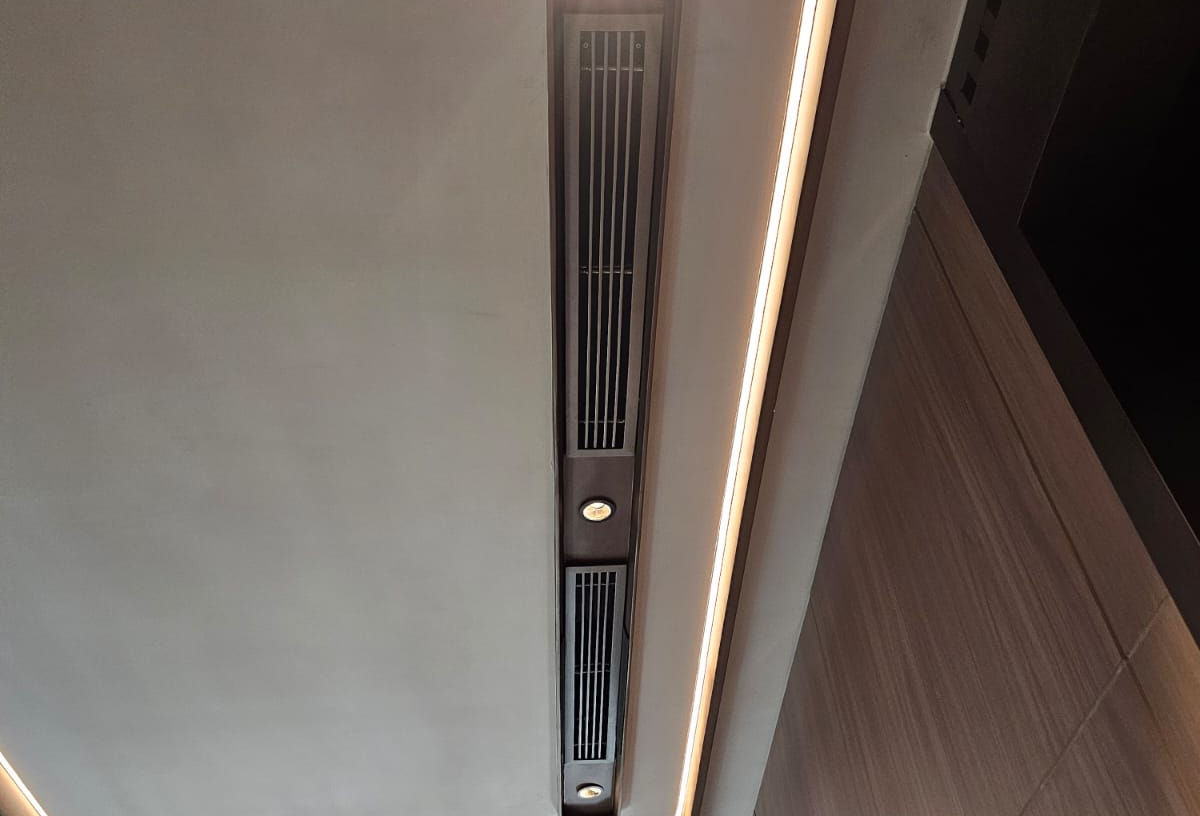

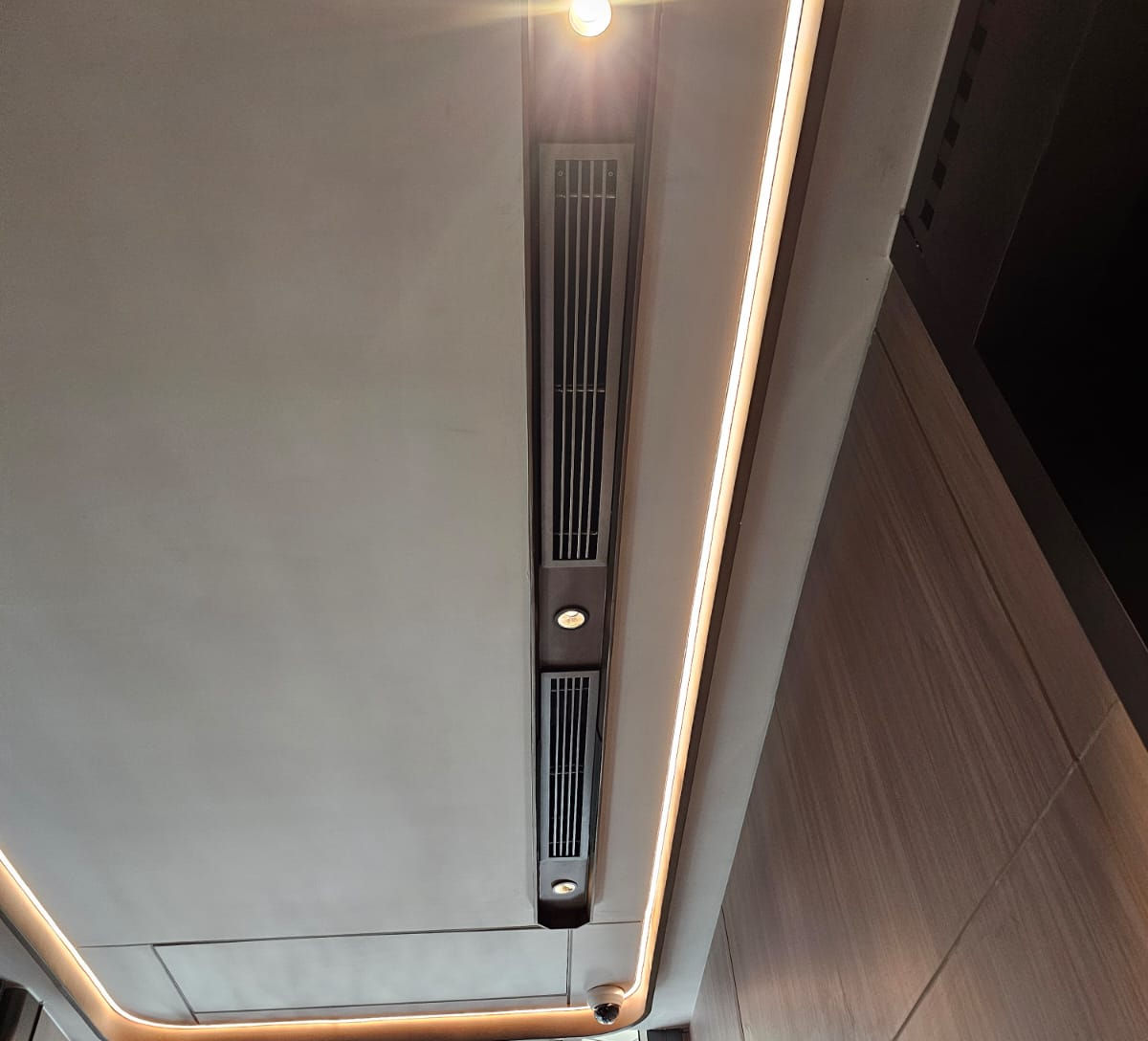

Fiberwood™ Linear Bar Diffuser (纖維線咀) 是最廣泛應用於空調或抽風系統的出風口之一。ELD系列是一款以環保木及纖維合成的風咀，在材料厚度上比鋁物料多出3-4毫米，因此它在滴水嚴重的場所表現優越。它與鋁線咀一樣擁有持續的流線型外觀，分段最長為2.5米並附有插針接駁，更可配上調節閥和假風口用之遮光冚。與鋁線咀一樣可以製成任何弧形，梯型，曲尺，斜角等設計。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於所有送風或回風天花結構、牆身及外牆應用，纖維物料在溫差滴水嚴重的場所較金屬物料優勝
35 mm (NECK: 29 mm)
70%
Extruded Fiberwood
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 150 mm to MAX. 2500 mm (每段)
450 mm
邊框附有插針用以分段接駁作延伸
參閱 弧型款式 (ECLD)
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
應以內計+10MM作風喉開窿
例: 纖維啞白線咀6分邊拆膽加黑冚面計1000*250 1只
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
