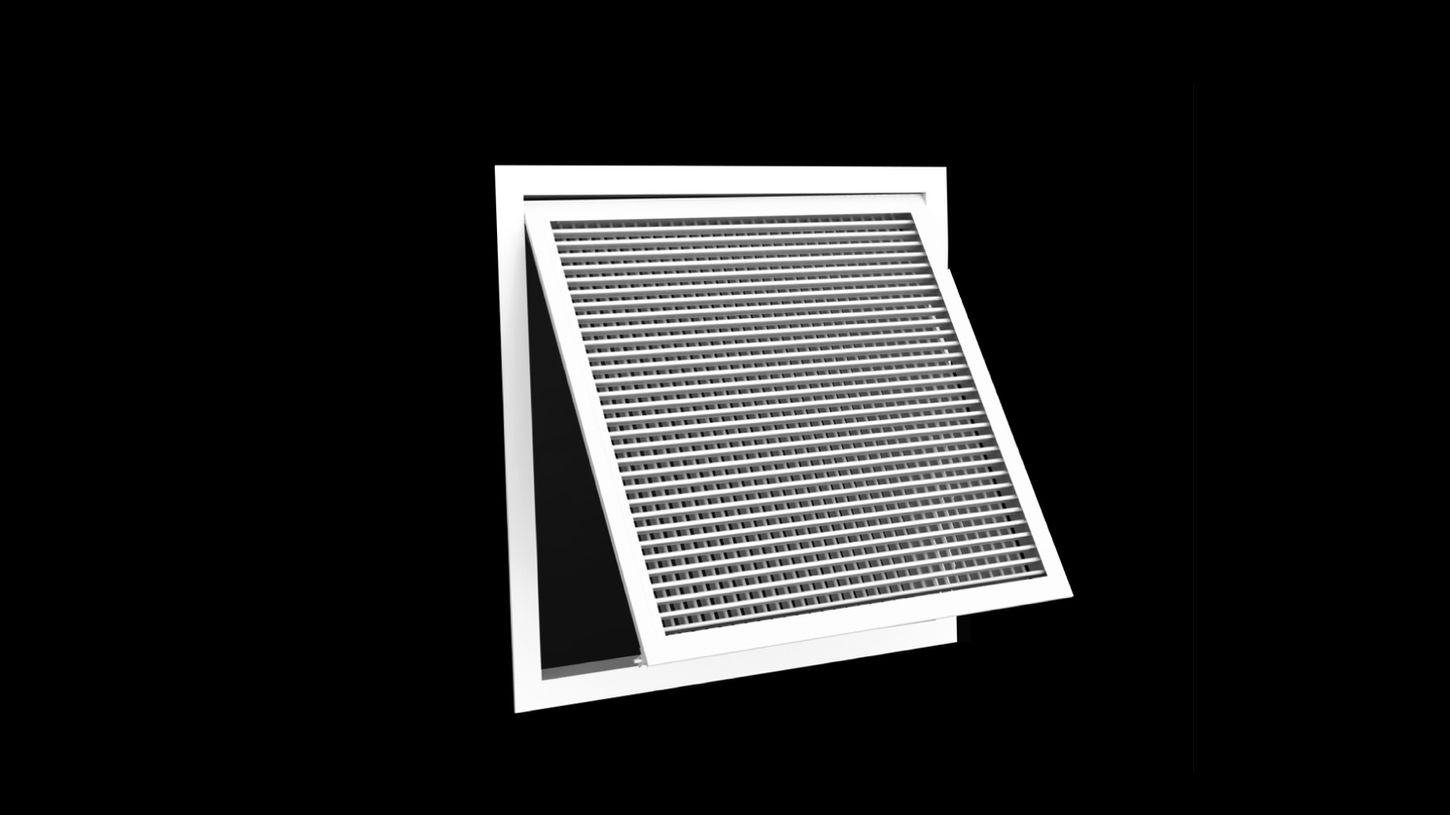

ASBSD: Aluminum Hinged Double Deflection Grille
鋁門鉸式內膽雙葉
Hinged Double Deflection Grille (門鉸式雙葉) 配有標準或分離式風量調節閥(OBD)。與ASBSE門鉸式單葉不同之處在於它具有兩層單向葉片可單獨調整以控制上下左右的氣流方向，而風量調節閥則提供風量控制。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE

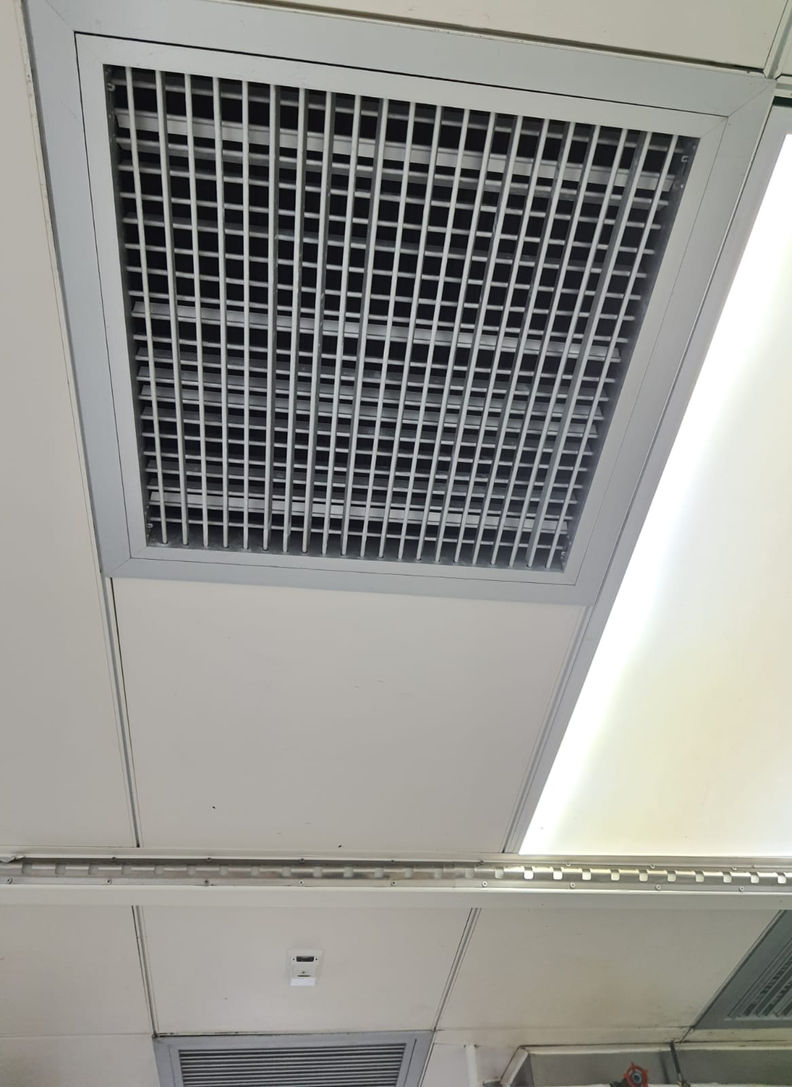

適用於所有送風或回風天花結構，而該位置需要慣常作維護裝拆的項目。常見於工商、住宅、食肆，停車場及廁所等環境應用
50 mm
Not Available
Extruded Aluminum
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MAX. 2440 mm (當長度超過1600內膽已經需要分2倉)
MAX. 1220 mm
將以邊框碰邊框以分件接駁
不適用於弧型結構
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
例: 鋁質啞白門鉸式內膽雙葉 面計600*600 1只
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
