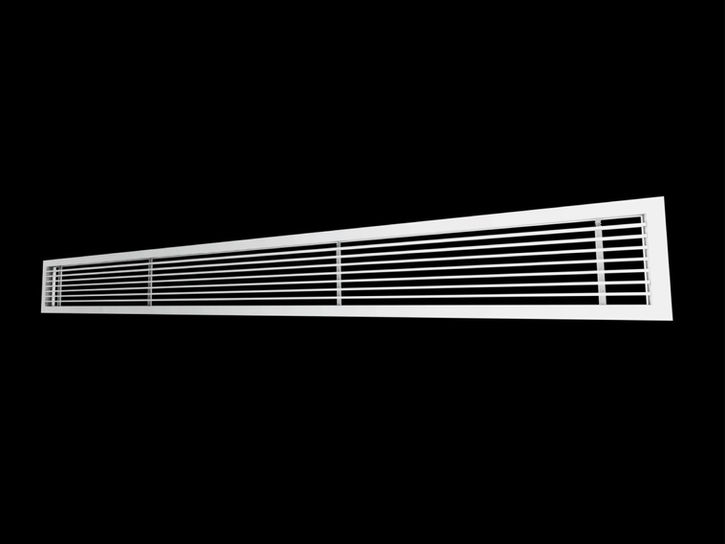

ALD-OM: Omega™ Linear Bar Diffuser
奧米加Ω形線條咀
Omega™ Linear Bar Diffuser (奧米加線咀) 是一款新型設計的外框風咀，在外型上與傳統線咀無異，卻在功能實用上別出心裁：新型凹槽外框。在安裝或拆除時毋須再對吼安裝，只需要輕接彈弓便能裝上/拆下內膽，比起傳統安裝花費更少的時間，亦毋須再擔心拆膽時操作不當導致刮花表面塗層。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE

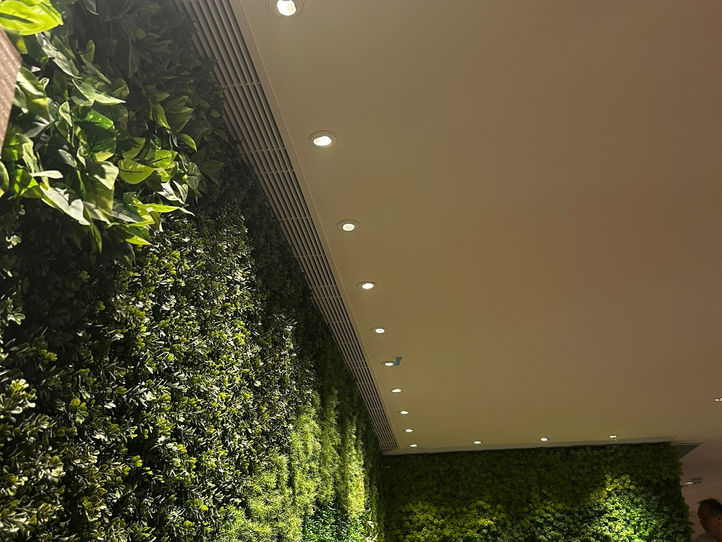

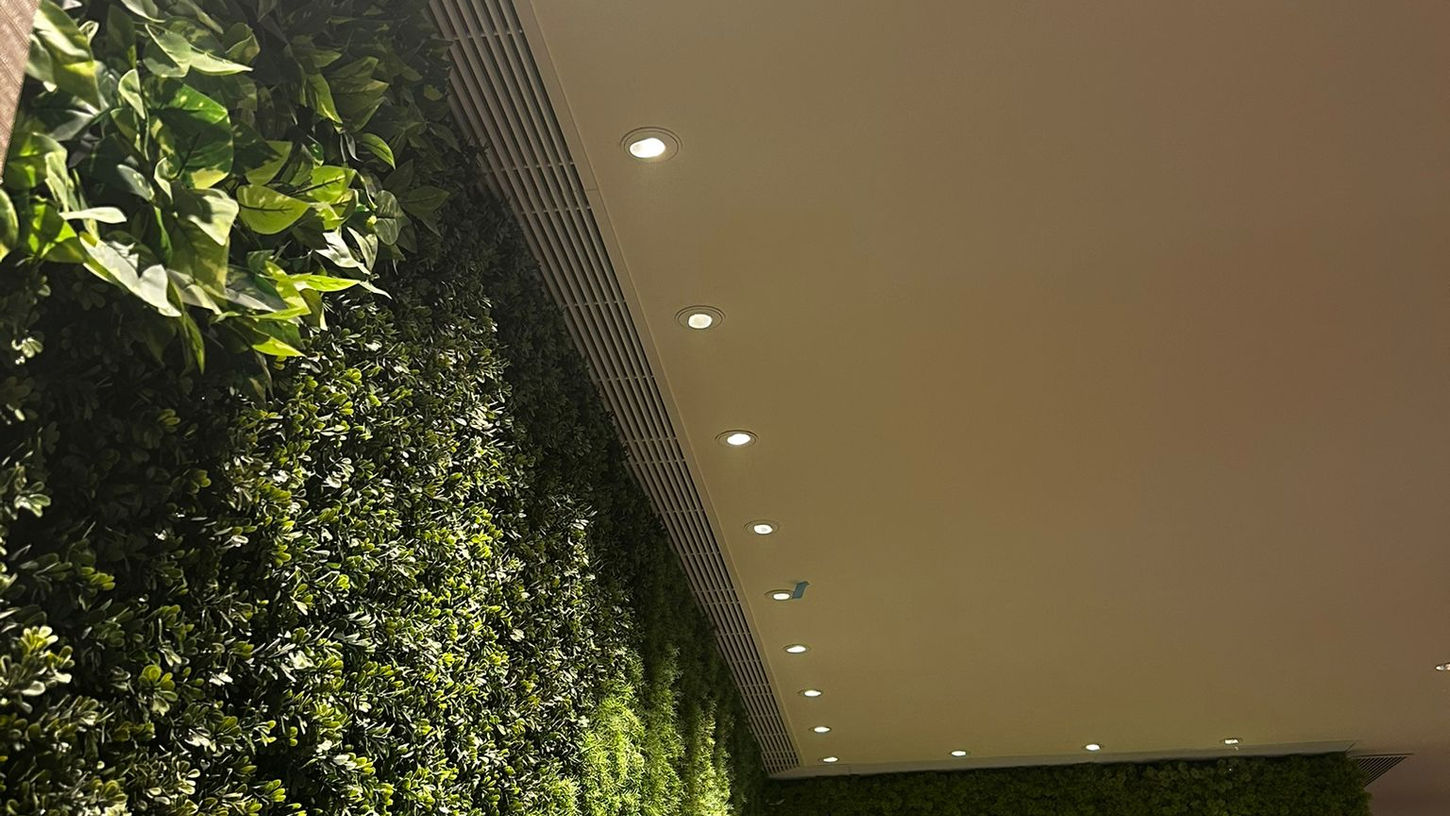

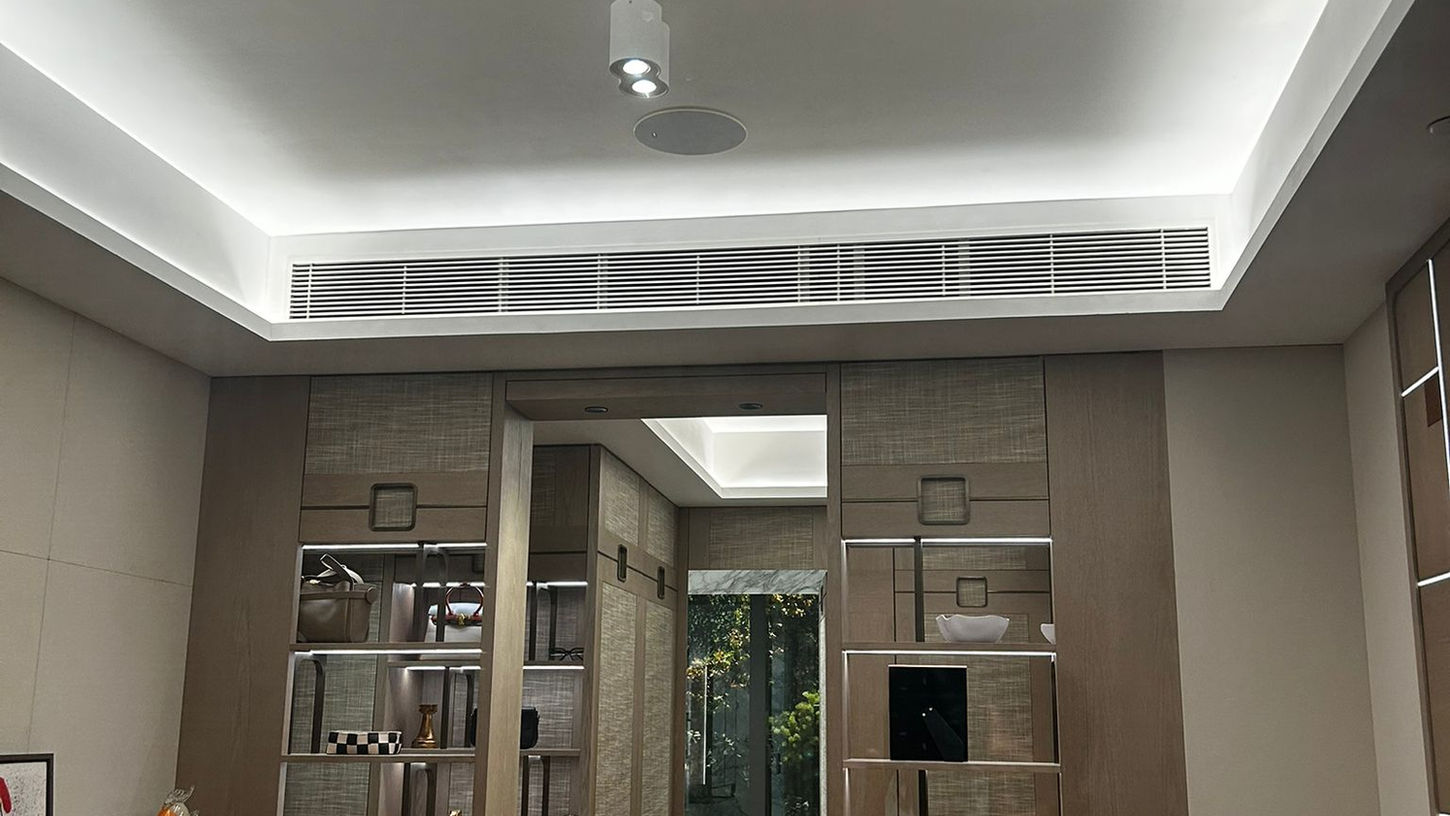

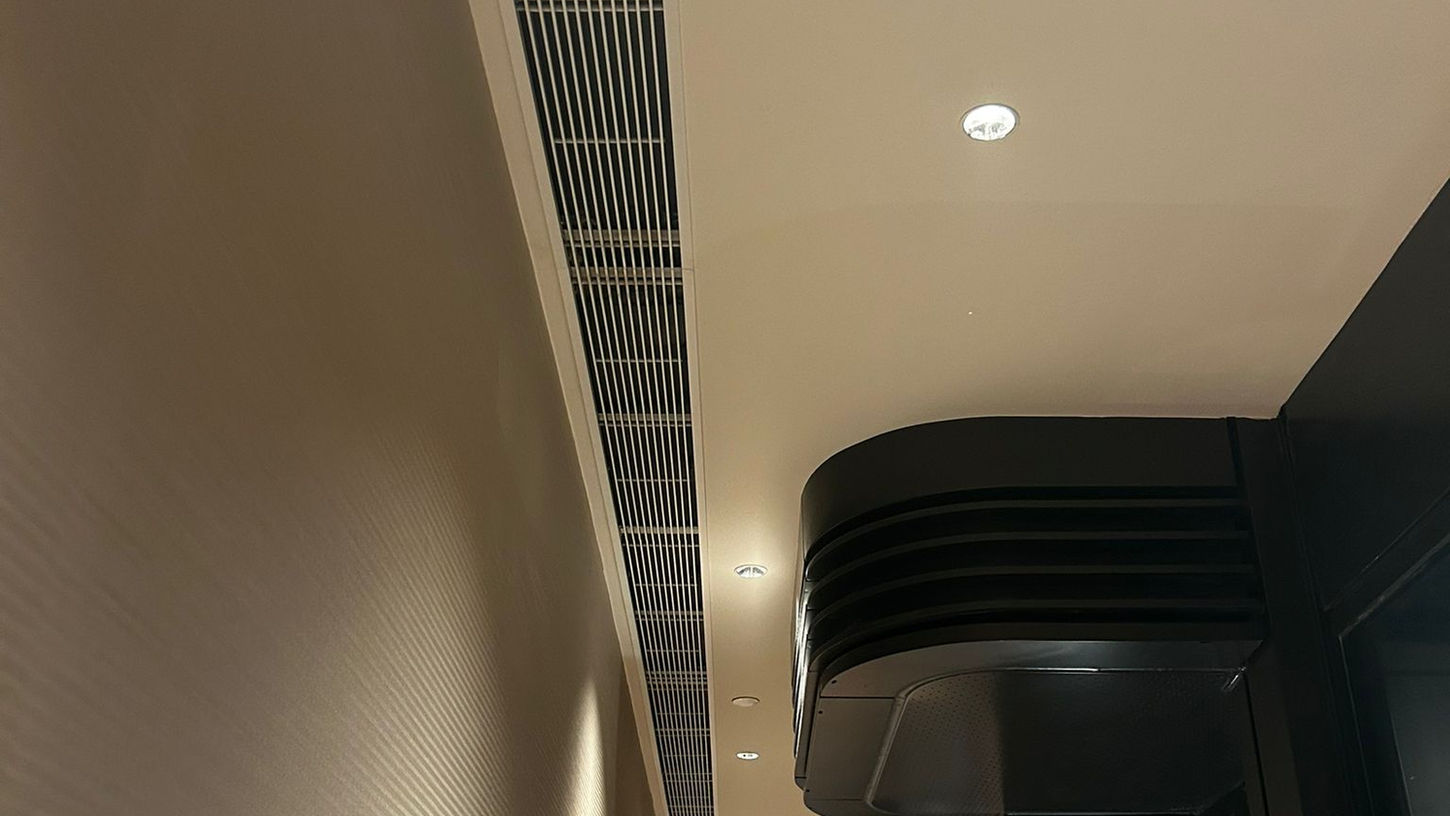

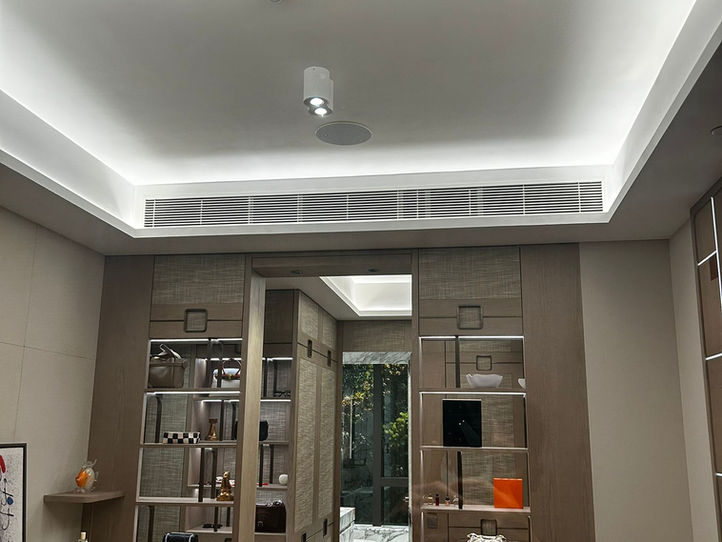

適用於所有送風或回風天花結構、牆身及外牆應用。特別的凹槽外框使安裝及維護效率提升
25 mm (NECK: 20 mm)
77%
Extruded Aluminum
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 150 mm to MAX. 2500 mm (每段)
MIN. 50 mm to MAX. 700 mm
邊框附有插針用以分段接駁作延伸
不適用於弧型結構
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
應以內計+10MM作風喉開窿
例: 鋁啞白凹槽線咀6分邊拆膽加黑冚面計1000*250 1只
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
