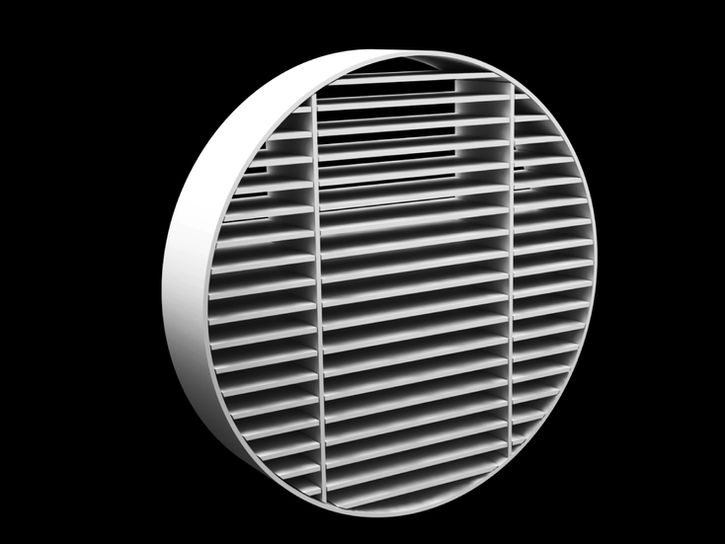

RALD: Round Linear Bar Grille

圓形線咀

Round Linear Bar Grille (圓形線咀格柵) 將圓形設計的多功能性和現代美感與高品質鋁結構相互結合。內膽可以選擇不同款式的葉片,0度/15度/30度/45度等等出風角度,具有重型鋁結構和可單獨調節的葉片做法,可提供集中的排出空氣柱或寬闊的圓錐形擴散模式。葉片間距可以自定義,常規為1、2 或 3 英寸,可在性能和美學需求方面提供最大的靈活性。在粉末塗層外,客戶亦可以選擇以絨面的塗層對抗溫差滴水環境。

  • APPLICATION

    THICKNESS

    FREE AREA

    MATERIAL

    FINISH

    TEST EVIDENCE

    適用於任何圓形管道出風項目,擁有穩定的氣流分佈。

    20/25/50 mm Depends on Specification

    Not Available

    Aluminum

    Matt White as standard

    ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

  • FRAME

    BLADE DEFLECTION

    CORE

    SHAPE

  • PLENUM BOX

    DAMPER

    AIR FILTER

    BLANK-OFF PLATE

    FINISH

    COLOR

    邊林箱用於產品背面以接駁風喉系統

    安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)

    可配備各種格仔網及防蟲網

  • LENGTH

    WIDTH

    OVERSIZE

    RADIUS

    NOTES

    Dia. 150~1500 mm

    Dia. 150~1500 mm

    可來圖修訂做法

    有限度弧形結構(請來圖)

    超出限制時產品將默認以加硬,加骨及配件以確保穩固

  • BASE SIZE

    NECK SIZE

    REPLACEMENT

    HOW TO ORDER

    NOTES

    NOTES

    面計(直徑) = 產品完成面計

    請下載產品結構圖

    請下載產品結構圖

    例: RALD 25MM邊 面直徑400 1只

    Matt White as standard

    ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."

  • -

    Project

我們正在陸續更新其他款式,如有查詢,請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
