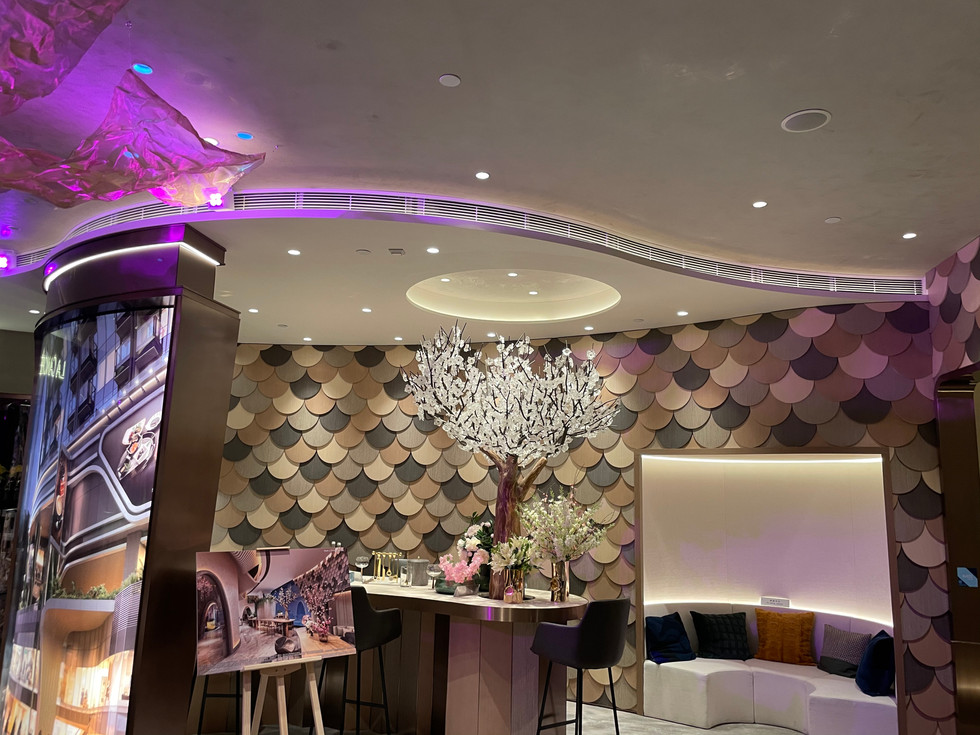

ACLD: Aluminum Curved Linear Bar Diffuser

Aluminum Curved Linear Bar Diffuser (弧形線咀) ，由鋁合金擠壓型材組成，其外框及葉片由人手跟據弧度以機器壓彎而成，工匠在每一個部件根據不同的弧度調整。



Standard Construction

  • Material: Extruded Aluminum
  • Nominal Length: 100mm - 1500mm
  • Nominal Width: 50mm -  800mm
  • Minimum Radius: R=20mm
  • Minimum Height: 20mm (+2mm For Blank-off Plate)
  • Oversize: Multiple sections with aglinment pins

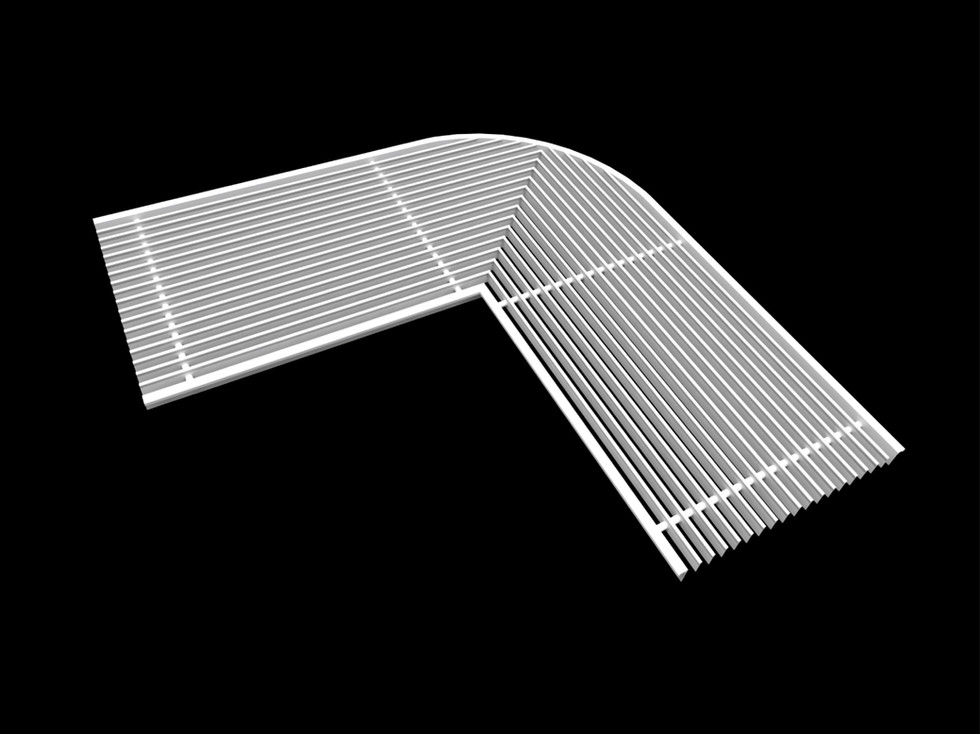

  • Curved Corner/Trapezium construction also available
  • Finish: Enamel Paint/Powder Coat/Mil/Woodgrains/etc.,



Options

  • Flange: 19mm Only
  • Blade Deflection: 0° Only
  • Core: Removable Core/Fixed
  • Accessories: Blank-off Plate/Perforated Plate/etc.,
  • Color: RAL/PANTONE/NIPPON/DULUX ICI/etc.,



How to order

  • 鋁弧形啞白0度葉-19mm邊-活動膽-加黑冚-圓直徑頸計Dia. 2000
  • Code: ACLD-OM/19/R/BP/NECK/DIA.2000mm/Matt White

BLADE DEFLECTION

CORE

FRAME

ACCESSORIES

邊框計算公式

    邊框 頸計 天花留吼 風喉窿 頸高
    20mm B-30mm B-20mm B-25mm 20mm
    - - - - -
    - - - - -
    • B=Base Size (面計)
    • 假設選用了20mm邊，面計150mm
    • 頸計=120mm
    • 天花留吼=130mm
    • 風喉窿=125mm

常見問題

    問: 20mm邊框, 風咀面計150, 天花應該留幾多窿?

    答: 面減26為內頸=124mm，應留窿130mm。

    (6mm為預留加黑冚及接駁風箱物料之厚度)

我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
