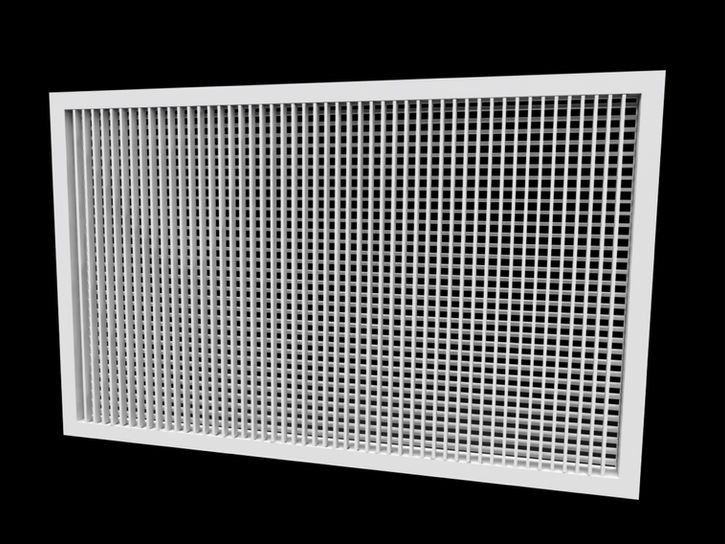

ESD: Fiberwood™ Double Deflection Grille
纖維雙葉 (抗倒汗水)
Fiberwood™ Double Deflection Grille (纖維雙葉/十字咀) 配有標準或分離式風量調節閥(OBD)。與ASE單葉不同之處在於它具有兩層單向葉片可單獨調整以控制上下左右的氣流方向，而風量調節閥則提供風量控制。 ASD非常適合工商、住宅、食肆，停車場及廁所等環境應用。 如需要防倒汗水用途，客戶可選擇纖維物料ESD。如需要雙葉外觀並拆除內膽，客戶可選擇門鉸式做法 (ASBSD)。
APPLICATION
THICKNESS
FREE AREA
MATERIAL
FINISH
TEST EVIDENCE
適用於所有送風或回風天花結構，及需要經常調較出風角度的位置，可以與鋁質雙葉以相當尺寸置換。
50 mm
60%
Extruded Fiberwood
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
FRAME
BLADE DEFLECTION
CORE
SHAPE
PLENUM BOX
DAMPER
AIR FILTER
BLANK-OFF PLATE
FINISH
COLOR
邊林箱用於產品背面以接駁風喉系統
安裝於產品背面或邊林箱內用以調節風量 (厚度=50 mm)
金屬隔塵網配備於產品背面或邊林箱內作回風隔塵用途 (厚度=20 mm 或 25 mm)
LENGTH
WIDTH
OVERSIZE
RADIUS
NOTES
MIN. 100 mm to Max. 2440 mm.
MIN. 100 mm to Max. 2440 mm.
超出限制建議分件安裝
R>1200MM
超出限制時產品將默認以加硬，加骨及配件以確保穩固
BASE SIZE
NECK SIZE
REPLACEMENT
HOW TO ORDER
NOTES
NOTES
面計 = 產品完成面計
請下載產品結構圖
請下載產品結構圖
例: ESD+OBD 面300*300 1只 (默認32MM邊)
Matt White as standard
ASHRAE 70-2006 STANDARD "METHOD OF TESTING FOR RATING THE PERFORMANCE OF AIR OUTLETS AND INLETS."
我們正在陸續更新其他款式，如有查詢，請電郵至郵箱info@staterich.com.hk或直接致電+852 9680 8015。
